關鍵詞：凸輪 磚塊切條機 DA200伺服
切條機是是一種用于定長切割的設備。切條機老舊機型采用氣缸壓合在泥條上的方式，帶動切刀與泥條同步進行分切。這種方式使得泥條會有壓痕，且由于氣缸動作的偏差，切條誤差大于5mm以上。
隨著自動控制技術不斷的提高，運動控制系統愈加成熟，定長裁切設備從傳統的停剪，逐漸發展到飛追剪，鋸或刀追蹤物料達到同步后剪切，極大提高了工作效率。同時由于飛追剪的同步切割性，相對而言可以減小電機功率，在成本上有較好的控制。英威騰所提供的磚塊切條機控制系統及方法，能適應精準、快速、同步切割要求，明顯提高切割效率和品質，降低企業營運成本。
本項目客戶是專業的極具規模的磚塊切條機制造商，原有裝備以機械凸輪方式進行分切，普通追剪曲線難以精準同步，相對誤差偏大，有壓痕，效率低。
英威騰深挖行業需求，深入研究工藝流程，推出了以英威騰控制器+伺服+觸摸屏為核心的新型磚塊切條機控制系統應用方案。核心電氣部件全套采用英威騰產品，性能穩定可靠，產品維護方便。該方案控制層采用英威騰IVC1作為系統核心控制器，對追剪、切刀要求工藝環節使用DA200-E伺服電機驅動，伺服與控制器采用Modbus總線通訊連接。
DA200伺服內置電子凸輪功能，用電氣的方式模擬機械凸輪做曲線運動。英威騰使用DA200電子凸輪功能替代機械凸輪，簡單設定就可根據需求輕松更改加工軌跡，追隨性更好，靈活性更強。并且客戶不再需要繁瑣的更改機械凸輪，減少機械成本和磨損，減少了后期維護，具有更高的效率和穩定性。
DA200伺服ServoPlorer軟件支持凸輪規劃與設定功能，可以輕松改變凸輪曲線，曲線兩點間完成自動平滑差補，凸輪輪廓可達3600點，設備運轉更平順，適用于飛剪、追剪及其他主從應用的場合。
通過本方案，客戶減小機械投入，達到免更換凸輪，免維護的目的，使用excel制作對應曲柄滑塊結構的凸輪曲線得到同速的同步區，實現了同步切刀機構和泥條的追剪功能，明顯提高了精度和速度，速度達到50m/min，精度達到+1mm。
磚塊切條機主傳動部分為曲柄滑塊機構，由帶電子凸輪功能的伺服系統帶動L1曲柄360度轉動，通過L2連桿機構帶動滑塊（工作臺）左右位移，其移動速度及位移變化隨著碼坯機主軸速度實時改變且非線性動作，當進入同步區輸出嚙合區域中伺服給PLC電位信號，PLC輸出定長脈沖控制切刀伺服移動實現磚塊切割，伺服控制偏執式曲柄滑塊機構原理如下圖所示：
伺服電子凸輪需滿足如下要求:
1、切刀機構在同步區和進料泥條同速；
2、在進料泥條最高速40米/分的速度下伺服運行不超過最高速2500轉/分；
3、切的泥條長度可設置。
分析計算曲杠滑塊結構轉動軸與滑塊的位置關系,列出相應方程式,由excel計算凸輪曲線得下圖曲線:

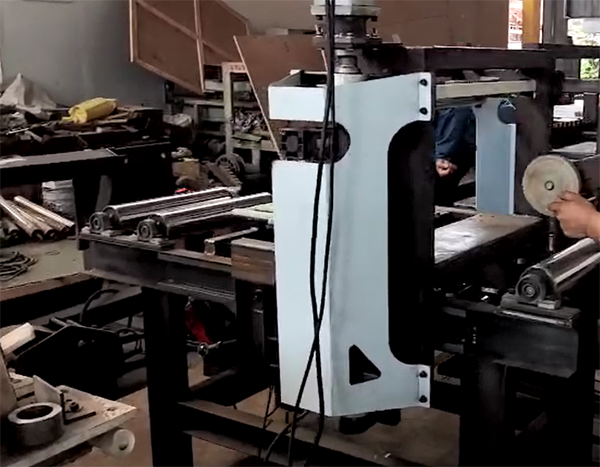

設備實物如下圖:

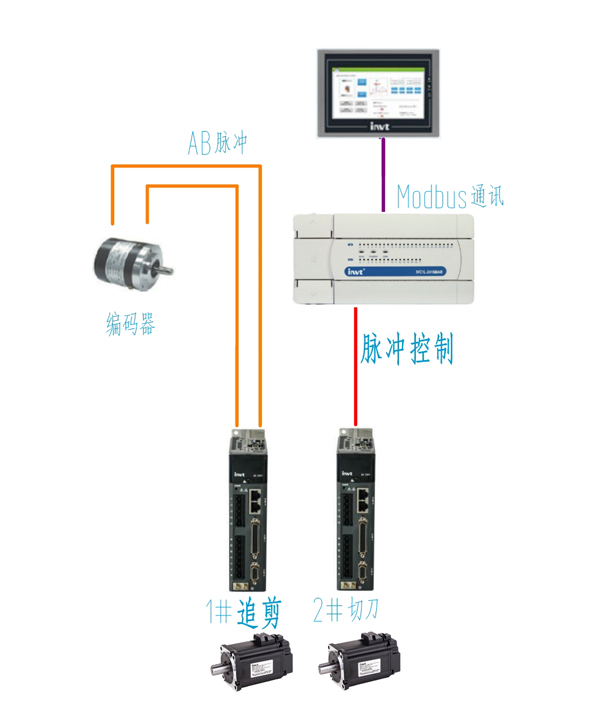

4.1 系統拓撲圖
4.2 磚塊切條機電氣配置
|
名稱 |
數量 |
型號 |
|
英威騰DA200伺服驅動 |
1 |
SV-DA200-1R0-4-E0 |
|
英威騰DA200伺服電機 |
1 |
SV-MM13-1R0E-4-1A0-1000 |
|
英威騰DA200伺服驅動 |
1 |
SV-DA200-1R0-4-E0-00T0 |
|
英威騰DA200伺服電機 |
1 |
SV-MM13-1R0F-4-1A0-3000 |
|
英威騰PLC |
1 |
IVC1L-1410MAT |
|
英威騰觸摸屏 |
1 |
VS070HE-1 |
|
編碼器 |
1 |
歐姆龍1000線 |
4.3 伺服參數設置
電子凸輪伺服部分關鍵參數見下表。
|
功能瑪 |
功能說明 |
參數值 |
功能瑪 |
功能說明 |
參數值 |
|
P0.00 |
電機型號 |
4500 |
P4.04 |
485通訊校驗碼 |
N 8 1 |
|
P0.01 |
編碼器類型 |
2500 |
P5.10 |
回原點方式選擇 |
27 |
|
P0.20 |
位置指令選擇 |
5（電子凸輪輸入） |
P5.19 |
回原后指定目標位置 |
3000 |
|
P3.00 |
開關量1輸入配置 |
103（伺服使能) |
P7.00 |
ECAM凸輪曲線選擇 |
0(三次樣條) |
|
P3.01 |
開關量2輸入配置 |
4(報警清除) |
P7.02 |
ECAM使能來源選擇 |
0(參數有效) |
|
P3.02 |
開關量3輸入配置 |
17(HOME開關輸入) |
P7.05 |
ECAM主軸脈沖輸入量 |
4800 |
|
P3.03 |
開關量4輸入配置 |
18(HOME觸發) |
P7.06 |
ECAM主動軸脈沖輸入濾波等級 |
6 |
|
P3.10 |
開關量1輸出配置 |
3(故障輸出) |
P7.16 |
嚙合區域正端數字輸出 |
1176 |
|
P3.11 |
開關量2輸出配置 |
F(回零完成) |
P7.17 |
嚙合區域負端數字輸出 |
2616 |
|
P3.12 |
開關量3輸出配置 |
20(凸輪嚙合區域中) |
P7.20 |
ECAM脫離條件 |
4 |
|
P4.03 |
485通訊波特率 |
19200 |
P7.21 |
ECAM脫離嚙合主軸位置 |
4800 |
電子凸輪使用ServoPlorer V4.18軟件導入，步驟簡單，易用性強，具體操作如下：打開軟件-工具-電子凸輪-三次樣條-下一步-從文件導入數據-選擇電子凸輪表-下載數據到驅動器-完成。下載完電子凸輪曲線、伺服參數、PLC程序和觸摸屏程序后開始系統調試。
1. 觸摸屏中通過輸入輸出界面測試I/O點接線正確。
2. 點動運行伺服測試伺服接線正確.
3. 自動運行程序.
該臺設備使用英威騰DA200-E伺服電子凸輪功能后，切條精度高，現場測試達到穩定1mm精度。切刀機構同步區范圍大，切刀軸速度要求降低，最大運行速度提高，支持最高50m/min來料速度。電子凸輪曲線平滑,實際運行機械抖動微小。英威騰DA200-E磚塊切條機方案幫助客戶實現了設備的升級改造，顯著提升切刀精度和生產速度，具有更高的效率和穩定性，使設備運轉更順暢，柔性生產更靈活。
參考文獻
[1] 《DA200交流伺服驅動器電子凸輪系統技術指南》深圳市英威騰電氣股份有限公司
[2] 《DA200高性能通用交流伺服驅動器_V2.2》上海英威騰工業技術有限公司
