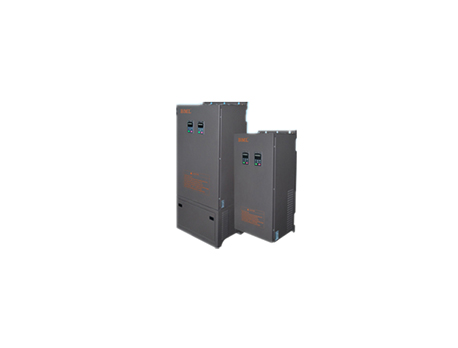

MC200E四象限矢量變頻器，采用PWM控制的IGBT整流技術，完成對整流與能量回饋的雙向控制，功率因數接近于1， 實現真正的四象限運行。該系列變頻器能夠?qū)⒇?fù)載的慣性能量反饋給電網，并擁有再生功能和制動功能，適用于有電 能再生和節能環保需求的位能負載、急減速的大慣性負載，是寶米勒為滿足客戶需求精心設計的高性能節能產品， 具有顯著的技能效果。
廣泛應用于岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械 ；.離心機、傾注洗滌機等食品、醫藥機械 ；.油田抽油機等大型往復機械； 多電機傳動造紙及紙箱機械。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246MC200E四象限矢量變頻器，采用PWM控制的IGBT整流技術，完成對整流與能量回饋的雙向控制，功率因數接近于1， 實現真正的四象限運行。該系列變頻器能夠?qū)⒇?fù)載的慣性能量反饋給電網，并擁有再生功能和制動功能，適用于有電 能再生和節能環保需求的位能負載、急減速的大慣性負載，是寶米勒為滿足客戶需求精心設計的高性能節能產品， 具有顯著的技能效果。
廣泛應用于岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械 ；.離心機、傾注洗滌機等食品、醫藥機械 ；.油田抽油機等大型往復機械； 多電機傳動造紙及紙箱機械。
● 相比普通的兩象限變頻器更節能
寶米勒四象限矢量變頻器由于采用了IGBT模塊作為整流裝置，實現了能量的雙向流通，在不需要外加任何裝置的情況下，可以把再生能量回饋到電網，達到節能運行效果。

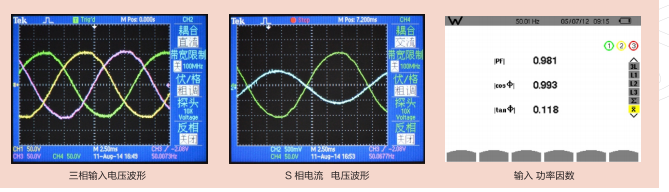

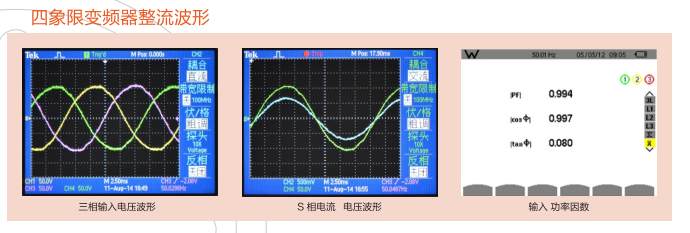

● 無諧波，滿載時功率因素接近1
普通變頻器由于采用二極管整流方式，會產生比重很大的諧波成分，對電網產生嚴重的污染，干擾其他設備的正常工作，甚至?xí)鹌渌O(shè)備的損壞。而寶米勒四象限矢量變頻器采用IDBT模塊作為整流裝置，用高速度、高運算能力的DSP產生PWM控制沖脈，可以調整功率，消除對電網的諧波污染，讓變頻器真正成為“綠色產品”。
● 控制性能優異
優異的開環，閉環矢量控制性能，顯著提高系統的動態和穩定性；優異的轉矩控制功能，實現準確的轉矩控制。
● 控制方式豐富
集V/F、無PG矢量控制（VC）三種控制方式與一體，滿足不用戶不同的應用要求。
| 項 目 | 指標及規格 | |
| 主電 輸入 |
電壓 | 三相380V 15%；電壓失衡率<3% |
| 頻率 | 50Hz/60Hz 5% | |
| 主電 輸出 |
輸出電壓 | 三相0V～輸入電壓 |
| 輸出頻率 | 0.1Hz～400Hz | |
| 過載能力 | 150% 額定輸出電流60S；130%長期 | |
| 驅 動 性 能 |
電壓調制 | SVPWM 調制 |
| 控制方式 | 無速度傳感器矢量控制（SVC）；轉矩控制（TC）； 壓頻比控制（V/F） |
|
| 運行指令給定 | 面板給定；外部端子設定；485通訊給定 | |
| 速度給定方式 | 操作面板給定；X4、X5端子（UP/DOWN）給定； 模擬給定AI1/AI2/AI3；485通訊給定 |
|
| 速度給定精度 | 數字給定： 0.01%（-10℃～+40℃） 模擬給定： 0.05%(25℃ 10℃) |
|
| 速度設定 分辨率 |
數字給定：0.01HZ 模擬給定：1/2000大頻率 |
|
| 速度控制精度 | 無速度傳感器矢量控制： 0.5%（25℃ 10℃) | |
| 速度控制范圍 | 無速度傳感器矢量控制：1:100 | |
| 轉矩控制響應 | 無速度傳感器矢量控制：<200ms | |
| 起動轉矩 | 無速度傳感器矢量控制：150%/0.5Hz | |
| 轉矩控制精度 | 5% | |
| I/O 控 制 通 道 |
設定電壓源 | 1路，10V，5mA |
| 控制電壓源 | 24V，100mA；也可通過PLC端子由外部提供 | |
| 模擬信號輸入 | 3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V | |
| 集電極輸出 | 2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 | |
| 運行命令輸入 | 2路(F/R、RUN)，控制運行命令輸入接點端子 | |
| 可編程輸入 | 7路(X1～X7)，可編程，多種輸入量可選 | |
| 模擬信號輸出 | 2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇 | |
| 繼電器輸出 | 2路，可編程，觸點容量：250V AC/3A或30V DC/1A | |
| 故障報警繼 電器輸出 |
觸點容量：250V AC/3A，30V DC/1A | |
| 串行通訊接口 | RS485接口，標準Modbus通訊協議 | |
| 顯示 | LED數碼管顯示 | 設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、負載線速度， 輸入、輸出端子狀態... |
| 外接儀表顯示 | 給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） | |
| 保護功能 | 過流保護、過壓保護、欠壓保護、過載保護、缺相保護 | |
| 選配件 | 遠程電纜；通信總線適配器等 | |
| 環境 | 使用場所 | 室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、 水蒸汽、滴水或鹽分等 |
| 海拔高度 | 低于海拔1000米 | |
| 環境溫度 | -10℃～+40℃ | |
| 濕度 | 20%～90%RH，無水珠凝結 | |
| 振動 | 小于5.9米/秒2（0.6g） | |
| 存儲溫度 | -20℃～+60℃ | |
| 結構 | 防護等級 | IP20 |
| 冷卻方式 | 強制風冷 | |
| 安裝方式 | 落地式 | |
立柜落地式安裝變頻器型號規格
| 變頻器型號 | 額定容量（KVA） | 額定電流（A） | 適配電機（KW） | 安裝方式 |
| MC200E0055T4 | 10 | 13 | 5.5 | 落地 |
| MC200E0075T4 | 14 | 18 | 7.5 | 落地 |
| MC200E0110T4 | 18 | 24 | 11 | 落地 |
| MC200E0150T4 | 24 | 30 | 15 | 落地 |
| MC200E0185T4 | 29 | 38 | 18.5 | 落地 |
| MC200E0220T4 | 34 | 45 | 22 | 落地 |
| MC200E0300T4 | 45 | 60 | 30 | 落地 |
| MC200E0370T4 | 57 | 75 | 37 | 落地 |
| MC200E0450T4 | 69 | 91 | 45 | 落地 |
| MC200E0550T4 | 85 | 112 | 55 | 落地 |
| MC200E0750T4 | 114 | 150 | 75 | 落地 |
| MC200E0900T4 | 134 | 176 | 90 | 落地 |
| MC200E1100T4 | 160 | 210 | 110 | 落地 |
| MC200E1320T4 | 192 | 253 | 132 | 落地 |
| MC200E1600T4 | 231 | 304 | 160 | 落地 |
| MC200E1850T4 | 265 | 340 | 185 | 落地 |
| MC200E2000T4 | 287 | 377 | 200 | 落地 |
| MC200E2200T4 | 316 | 415 | 220 | 落地 |
| MC200E2500T4 | 353 | 475 | 250 | 落地 |
| MC200E2800T4 | 396 | 520 | 280 | 落地 |
| MC200E3150T4 | 445 | 585 | 315 | 落地 |
| MC200E3550T4 | 495 | 650 | 355 | 落地 |
| MC200E4000T4 | 563 | 740 | 400 | 落地 |
| MC200E5000T4 | 731 | 930 | 500 | 落地 |
| MC200E6300T4 | 891 | 1180 | 630 | 落地 |
| MC200E8000T4 | 1143 | 1500 | 800 | 落地 |
